TS EN 50160 – EN 50160 – IEEE 519

STANDARTLAR TS EN 50160 – EN 50160
– IEEE 519

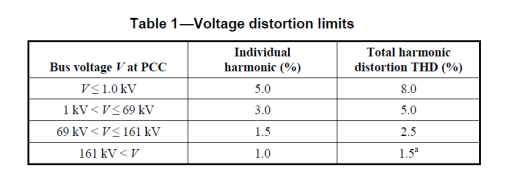

IEEE Standartlarına göre :
Gerilim harmoniklerinde her frekansta %5 limit değerinin altında ve Vthd olarak <%8 olmalıdır

1600 kVA trafonuz için:

%Uk : %6 için
Isc : S x 100 / ( √3 x 0,4 x %Uk )
Isc : 38,5 kA seviyesindedir.
Iload : 1500A seviye için

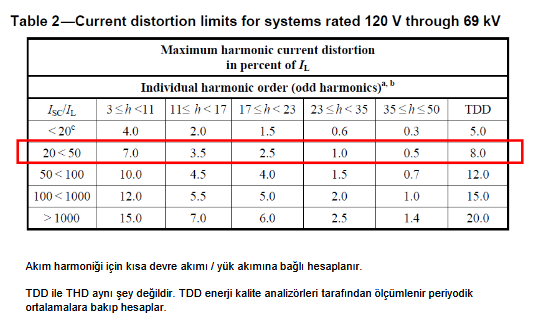

Isc / Iload : 25,66 ( 20 < 50 aralığı )
Standartta kabul edilen değer <%8 olmalı trafo çıkışında.
3-11. harmonik <%7, 11-17. Harmonik <%3,5… olmalıdır

DAĞITIM ŞEBEKELERİNDE UYGULANACAK LİMİT DEĞERLER :
Resmi Gazetede yayınlanmıştır.
https://www.resmigazete.gov.tr/eskiler/2012/12/20121221-12.htm

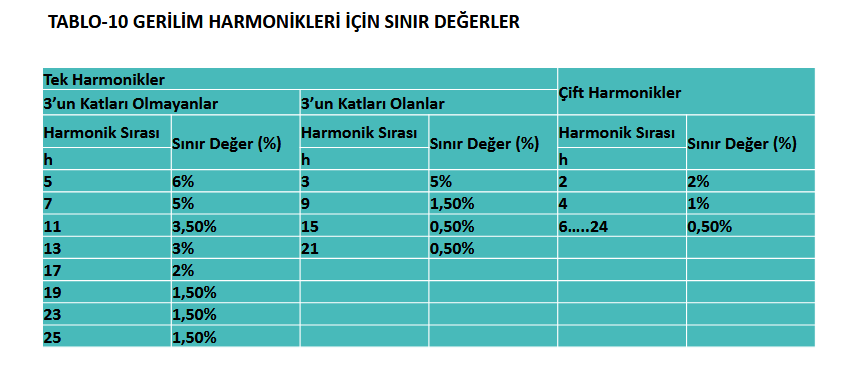

Dağıtım şirketi, TS EN 50160:2011 standardında tanımlanan ve Tablo 10’da gösterilen gerilim harmonik sınır değerlerine uymakla
yükümlüdür. Tablo 10’daki değerler her bir gerilim harmoniğinin ana bileşene göre oransal değerlerini ifade eder. Ölçüm periyodu
boyunca ölçülen her bir gerilim harmoniği etkin değerinin 10’ar dakikalık ortalamalarının en az %95’i, Tablo 10’da verilen
değerlerden küçük veya bu değerlere eşit olmalıdır. Bununla birlikte, THB değeri (40. harmoniğe kadar değerler dâhil) en fazla %8
olarak uygulanır. Dağıtım şirketinin gerilim harmoniklerine ilişkin performansı, AG ve OG seviyesi için esas olarak bağlantı
noktasından ölçülür. Ancak, dağıtım şirketinin uygun görmesi halinde ölçme, faturalandırmaya esas ölçüm noktasından da
yapılabilir. Harmonik bozulmaya ilişkin bu şartın ihlal edilmesi durumunda, dağıtım şirketi hakkında Kanunun (Değişik ibare:RG-
9/10/201328790) 16 ncımaddesi hükümleri çerçevesinde işlem yapılır.

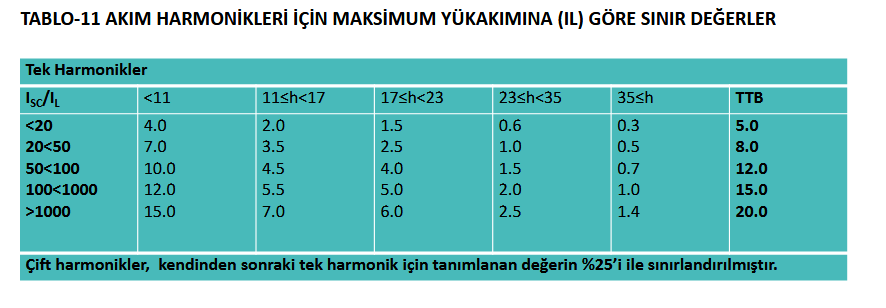

****Reaktif enerji bedeli uygulanan dağıtım sistemi kullanıcıları IEEE Std.519-1992 standardında ya da bunun revizyonlarında
belirtilen aşağıdaki harmonik sınır değerlerine uymakla yükümlüdür. Ölçüm periyodu boyunca ölçülen her bir akım harmoniğinin
etkin değerinin ve TTB’nin 3’er saniyelik ortalamalarının IL’e göre oransal değerleri Tablo 11’de verilen değerlerden küçük veya bu
değerlere eşit olmalıdır. Kullanıcının akım harmoniklerine ilişkin performansı, AG ve OG seviyesi için esas olarak bağlantı
noktasından ölçülür. Ancak, dağıtım şirketinin ihtiyaç duyması halinde ölçme, faturalandırmaya esas ölçüm noktasından da
yapılabilir. Ancak, bu durumda OG kullanıcıları için transformatör sargıları arasındaki akım harmonikleri geçişi dikkate alınmalıdır.
Harmonik bozulmaya neden olan kullanıcıya, dağıtım şirketi tarafından durumun düzeltilmesi için AG kullanıcısı olması durumunda
en fazla 60 iş günü, OG kullanıcısı olması durumunda ise en fazla 120 iş günü süre tanınır. Kullanıcıya yapılan bildirimde, verilen
sürenin sonunda durumun düzeltilmemiş olmasının tespiti halinde bağlantısının kesileceği bildirilir. Verilen sürenin sonunda,
kullanıcı tarafından kusurlu durumun giderilmemesi halinde, kullanıcının bağlantısı kesilir.
